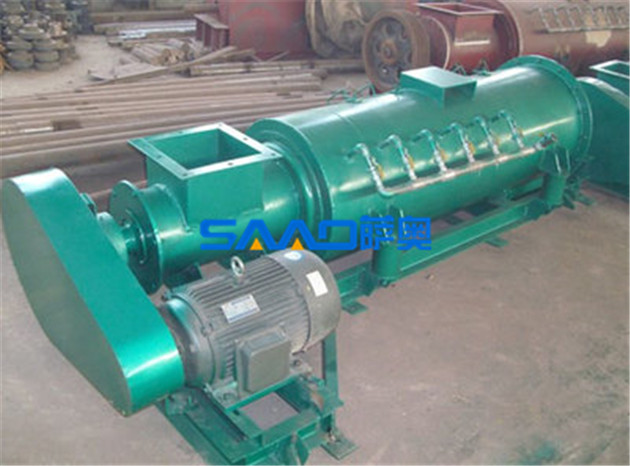

雙軸攪拌機主要由機殼、螺旋軸總成、驅動裝置、配管、蓋板、鏈罩等部件組成。
雙軸攪拌機利用兩根呈對稱狀的螺旋軸的同步旋轉，在輸送干灰等粉狀物料的同時加水?dāng)嚢?，均勻加濕干灰粉狀物料，達到使加濕物料不冒干灰又不會滲出水滴的目的，從而便于加濕灰裝車運輸或轉入其它輸送設備。主要適用于火力發電廠、礦山等行業粉煤灰或類似物料加濕裝車的場合。
雙軸攪拌機具體結構性能特點如下：
1、殼體主要由板材及型鋼構成，在制造廠內焊接成形，并與其他部件組裝在一起，是雙軸攪拌機的支撐。殼體密封嚴密，不會有飛灰外揚、漏灰的現象。
2、螺旋軸總成是雙軸攪拌機的主要組成部分，其組成部分主要有左右旋向螺旋軸、軸承座、軸承套、軸承蓋、齒輪、鏈輪、油杯、葉片等零部件。左右旋向螺旋軸制造精度要求高，工藝性能好，與軸承座、軸承套、軸承蓋有嚴格的配合要求。齒輪模數為8，齒數為60，齒形角為20°；鏈輪節距為50.8，齒數為25，齒形為GB1224-85。齒輪、鏈輪都有防護罩保護，可以安全有效的運行。油杯為壓配式壓注油杯，加注潤滑油方便、有效。雙軸攪拌機葉片的材料選用耐磨損且不易粘灰的復合陶瓷。葉片結構設計地合理簡單，磨損之后易于更換，使用壽命長。
3、加水調濕配管主要由接管、接頭及噴嘴組成。噴嘴采用不銹鋼霧化錐噴嘴，布置在攪拌機機殼內部上方，沿螺旋軸方向軸向排列，形成水簾以利于物料的加濕攪拌。噴嘴結構簡單，易于更換，不銹鋼材質，防腐耐用。通過操作供水管道上的手動調節閥可以調節濕灰的含水率。
4、蓋板主要包括左蓋板、中間蓋、右蓋板、孔蓋及檢修孔蓋等。雙軸攪拌機兩側設置有六個檢修孔，以方便操作人員平時的檢修及保養。
雙軸攪拌機技術參數：
項目 SAJ-1.5m SAJ-2m SAJ-2.5m SAJ-3m
生產能力 15m3/小時 20m3/小時 25m3/小時 30m3/小時
主軸轉速 55轉/分 55轉/分 55轉/分 55轉/分
絞刀角度 25° 25° 25° 25°
兩軸中心距 350mm 350mm 350mm 360mm
攪刀回轉直徑 φ380 φ380 φ380 φ380
電動機 型號JO2-72-6 JO2-81-6 JO2-82-6 JO2-82-6
功率13kw 22kw 30kw 40kw
轉速970轉/分 970轉/分 970轉/分 970轉/分
電動機輪 φ252mm φ252mm φ252mm φ252mm
三角皮帶 C4000×6根 C4000×6根 C4000×6根 C5000×6根
減速機中心距 520mm 520 520mm 650mm
減速比 7.94 7.94 7.94 12.64
